Нейротехнологии Образовательный комплекс по изучению основ искусственного интеллекта (НЕЙРОСЕТИ ) АРТИНТРЕК БАЗОВЫЙ

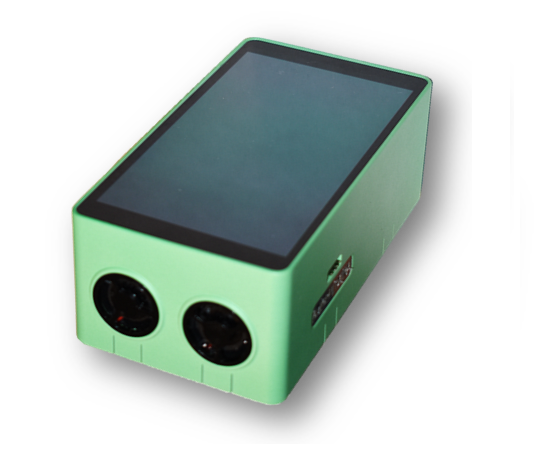

Артинтрек — это модуль, осуществляющий обработку видеопотока с помощью нейронных сетей и компьютерного зрения, который содержит:

• 11+ предустановленных обученных моделей нейронных сетей
• Встроенный сенсорный AMOLED дисплей высокого разрешения (1080х1920)
• CPU: 64-bit
• RAM: 4 ГБ
• Flash: 16 ГБ
• Встроенный акселератор для ускорения обработки видеопотока
• Крепежные разъемы, совместимые с наборами Роботрек
• Подключение через порт UART или Wi-Fi
• Систему охлаждения

Модуль Артинтрек может использоваться для изучения основ искусственного интеллекта и компьютерного зрения. Готовые скрипты позволят передавать результаты работы нейронных сетей на контроллер для управления робототехническими моделями. Для обучения основам работы с нейронными сетями будет реализовано дополнительно специальное ПО. Обучение будет реализовано по 3 модулям:

• 1 модуль - работа с готовыми нейронными сетями;
• 2 модуль - доработка готовых нейронных сетей;
• 3 модуль - создание своих собственных нейронных сетей.

Предустановленные модели нейронных сетей

Артинтрек поставляется с набором предустановленных моделей нейронных сетей для обработки видеопотока:

• MNIST — Распознавание рукописных цифр;

Работа модели MNIST

• ImageNet Classifier — Классификатор ImageNet, распознающий объекты 1000 классов;

Работа модели ImageNet

• Text recognition — Распознавание текста;

Работа модели распознавания текста

• Face detection — Нахождение лиц;

Работа модели распознавания лиц

• Head pose estimation — Определение углов поворота головы;

Работа модели по определению углов поворота головы

• Age/gender estimation — Определение пола и возраста человека по лицу;

Работа модели по определению пола и возраста по лицу

• Emotion recognition — Распознавание эмоций;

Работа модели по распознаванию эмоций

• Hand gesture recognition — Распознавание жестов руки;

Работа модели по распознаванию жестов руки

• Face landmarks detection (5) — Определение координат 5-ти ключевых точек лица;

Работа модели по определению координат 5-ти ключевых точек лица

• Face landmarks detection (35) — Определение координат 35-ти ключевых точек лица;

Работа модели по определению координат 35-ти ключевых точек лица

• Face recognition — Распознавание лиц.

Работа модели по распознаванию лиц

Питание

Модуль Артинтрек получает питание от внешнего источника по шине UART, для полноценной работы необходимо использовать источник питания напряжением 5V и силой тока 3А.

Коммуникационный разъем UART

Рекомендуется подключать модуль Артинтрек к плате Трекдуино следующим образом:

• 5V и GRN к питанию портов OUT
• RX и TX к соответствующим на пате разъему UART

Модуль Артинтрек снабжен системой охлаждения как графического ускорителя так и внутреннего процессора.

Система охлаждения

Подключение устройств

Для подключения внешних устройств и обмена информацией на корпус выведены 2 порта USB.

USB порты

Для работы модуля требуется подключить внешнюю USB видеокамеру в один из портов USB.

Подключение камеры
